Dokumentacja produkcyjna 2D
Jednoznaczne rysunki wykonawcze
i montażowe przygotowane do realnej produkcji
Najczęstsze problemy wynikające z braku lub nieprecyzyjnej dokumentacji:
-
niejednoznaczne wymiary i tolerancje,
-
brak informacji o technologii wykonania,
-
różne interpretacje tego samego projektu,
-
przestoje wynikające z pytań produkcji,
-
konieczność poprawek już wykonanych elementów.
Dokumentacja 2D jest językiem produkcji — musi być klarowna, kompletna i dostosowana do realnych warunków wykonania.
Dlaczego dokumentacja 2D jest kluczowa?
Dobrze przygotowana dokumentacja:
-
nie pozostawia miejsca na domysły,
-
porządkuje proces produkcji i montażu,
-
uwzględnia technologię wytwarzania,
-
wspiera powtarzalność wykonania.
To nie jest materiał archiwalny, lecz narzędzie operacyjne dla zespołów wykonawczych.
Co oznacza dobra dokumentacja produkcyjna?
Proces opracowania dokumentacji obejmuje:
-
Analizę projektu i technologii: Model 3D, sposób wykonania i montażu.
-
Definicję kluczowych wymiarów i tolerancji: Elementy istotne z punktu widzenia produkcji.
-
Opracowanie rysunków wykonawczych: Detale, przekroje, oznaczenia spoin, gięć i obróbki.
-
Zestawienia i porządkowanie: Elementy, ilości i logika montażu.
-
Weryfikację czytelności: Dokumentacja gotowa do przekazania na produkcję.
Jak pracuję nad dokumentacją 2D?
Dokumentacja produkcyjna 2D znajduje zastosowanie m.in. w obszarach:
-
zespoły i mechanizmy,
-
obudowy, skrzynie i produkty z blachy,
-
obudowy produktowe i osłony techniczne,
-
elementy projektowane pod prototypowanie i druk 3D,
-

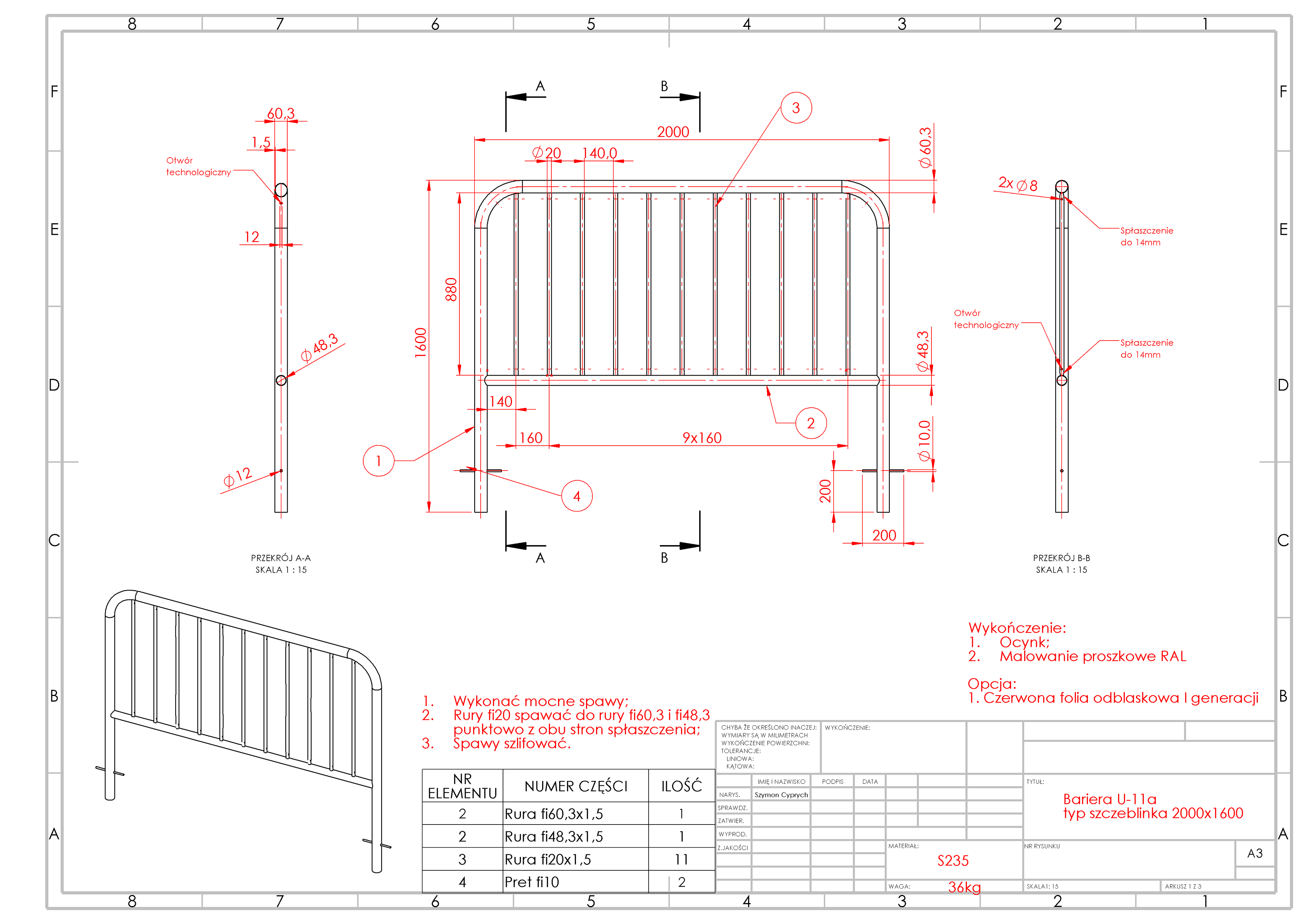

barierki, pochwyty i elementy infrastruktury technicznej.
Przykładowe zastosowania
Efektem prac jest:
-
jednoznaczna dokumentacja gotowa do użycia na produkcji,
-
ograniczenie ryzyka błędów wykonawczych,
-
sprawny start realizacji,
-
mniejsza liczba pytań i przestojów,
-
uporządkowany proces wytwarzania.
Efekt dla klienta
Jeśli potrzebujesz rysunków, które produkcja zrozumie bez dodatkowych wyjaśnień, skontaktuj się i opisz krótko projekt.
Przygotujmy dokumentację gotową dla produkcji
Wstęp
Nawet dobrze opracowany model 3D nie wystarcza, jeśli projekt ma zostać poprawnie wykonany i przekazany do produkcji. Potrzebna jest dokumentacja produkcyjna 2D, która w sposób jednoznaczny określa geometrię, wymiary, tolerancje, opisy technologiczne oraz informacje potrzebne do wykonania i montażu elementów.
W CYRES ENGINEERING przygotowujemy dokumentację techniczną 2D dla detali, zespołów i elementów konstrukcyjnych, tak aby rysunki były czytelne, spójne i dopasowane do rzeczywistych warunków produkcyjnych. Obejmuje to zarówno rysunki wykonawcze, jak i dokumentację do montażu oraz wdrożenia.
Dobra dokumentacja produkcyjna nie jest dodatkiem do projektu, ale jego kluczową częścią. To właśnie ona pozwala ograniczyć niejasności, uniknąć błędów interpretacyjnych i przekazać projekt dalej w sposób zrozumiały dla wykonawcy, warsztatu, podwykonawcy lub zespołu produkcyjnego.
Napisz do nas już dziś
CYRES ENGINEERING przekształca koncepcje i prototypy w produkty gotowe do produkcji. Projekt konstrukcyjny, dokumentacja produkcyjna i wsparcie wdrożenia w ramach frameworku Concept → Production.
